Cell Voltage Monitoring G6S

Die CVM G6S ermöglicht Ihnen die Überwachung der Zellspannungen von Brennstoffzellen oder Elektrolyseuren zu deutlich geringeren Kosten als bisherige Produktgenerationen. Erhalten Sie hier mehr Informationen.

Serien-CVM G6S – eines für Alles

Skaleneffekte durch einheitliche Messmodule

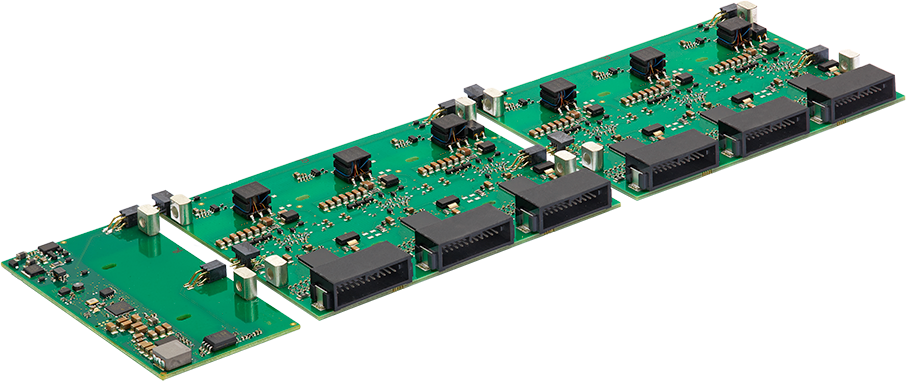

Auch die Produktgeneration G6S ist modular aufgebaut. Ein Messmodul zur Erfassung der Zellspannungen an elektrochemischen Zellen umfasst 54 Kanäle, bis zu neuen Module können in Reihe geschaltet werden. Das Besondere: Egal, ob das CVM-System in Marine, Luftfahrt oder Elektrolyseuren zum Einsatz kommt, es werden immer die gleichen Messmodule verwendet. Das sorgt für Skaleneffekte in der Fertigung.

Das Kopfmodul macht den Unterschied

Die Messmodule werden jeweils ergänzt durch ein zielmarktspezifisches Kopfmodul, das mit den jeweils im Anwendungsbereich nötigen Datenschnittstellen ausgestattet ist.
Allen Modulen gemeinsam ist ein chipbasiertes Design, das gegenüber dem diskreten Aufbau bisheriger CVM-Generationen weitere Kostenvorteile bringt.

Die von den ASIL-D-zertifizierten ICs aufgenommenen Messwerte werden in einem zentralen Mikrocontroller auf dem Kopfmodul gesammelt. Weitere Bestandteile eines CVM G6S-Systems von SMART TESTSOLUTIONS sind die Montageteile für die mechanische Integration des CVM in der Nähe des Zellstapels, die nötigen Anschlusskabelbäume und die Zellkontaktierungen, die für den Abgriff der Spannungen an den einzelnen Bipolarplatten benötigt werden.

Fordern Sie weitere Informationen an

Füllen Sie dieses Formular aus, wenn Sie den Flyer zur G6S erhalten und auch in Zukunft über die G6S informiert werden wollen.

Wenn Sie unseren Newsletter erhalten wollen, erhalten Sie eine Mail zur Bestätigung Ihrer Mailadresse.
Was ist die Summe aus 7 und 5?

CVM kurz erklärt

Wie funktioniert die Zellkontaktierung an der Brennstoffzelle?

Unter der Zellkontaktierung CVP (Cell Voltage Pickup) versteht man die Schnittstelle zwischen Zellstapel und CVM, an der die Potenziale abgegriffen werden. Der Abgriff erfolgt dabei an den Bipolarplatten und Endplatten eines Stacks. Das CVM ermittelt alle Differenzspannungen zwischen zwei benachbarten Potenzialabgriffen. Daher werden zum Beispiel für 100 Zellen 101 Abgriffe benötigt.

Angesichts von Zellabständen kleiner 1 Millimeter in modernen Brennstoffzellen stellt die Zellkontaktierung eine besondere Herausforderung dar. Hinzu kommen die unterschiedlichen Bauweisen der Brennstoffzellenstapel, deren Bipolarplatten unterschiedliche Kontaktflächen für den Potenzialabgriff zur Verfügung stellen. Aus diesem Grund gibt es keine Standard-Kontaktierungseinheit. Ein CVP ist grundsätzlich eine Individualentwicklung, maßgeschneidert für den von Ihnen eingesetzten Brennstoffzellen-Stack.

Allerdings gibt es standardisierte Bestandteile der Technologie. Ein Beispiel sind die Kontakte, die sich in Pin-, Feder- oder Laschenkontakte gruppieren lassen. SMART TESTSOLUTIONS hat sich auf gefederte Kontakte spezialisiert. Diese haben in Bezug auf die Lebensdauer im Betrieb Vorteile. Bei den gefederten Kontakten unterscheidet man zwischen einseitig- und zweiseitig gelagerten Lösungen. Welcher Kontakttyp zum Einsatz kommt hängt im wesentlichen von der Bauweise des Zellstapels ab.

Alle CVP-Lösungen zeichnen sich durch geringen Platzbedarf und zuverlässige Kontakteigenschaften aus, insbesondere in mobilen Anwendungen. Hinzu kommt ein Design, das die Installation möglichst einfach macht. Jeder Stack ist anders. Wir entwickeln für Sie das passende CVP.

Zellkontaktierungsarten an Brennstoffzellen im Überblick.

Alle CVM-Daten auf einen Blick dank webbasierter Benutzeroberfläche

Dank der webbasierten Benutzeroberfläche unserer CVM-Systeme können die überwachten Kanäle massiv parallel visualisieren und aufzeichnen und ermöglichen so eine Echtzeitüberwachung des gesamten Stacks. Dadurch werden Effekte sichtbar, die bisher aufgrund der zu langsamen Darstellung von traditioneller Prüfstandssoftware nicht sichtbar gemacht werden konnten. Die deutlich höhere Präzision ermöglicht Entwicklungsabteilungen und Herstellern deutlich tiefere Einblicke in die Brennstoffzellenstacks, die Rückschlüsse zulassen.

Zentrales Element der CVM-Weboberfläche ist ein ausgeklügeltes Dashboard, mit dem der Anwender auf einen Blick eine Übersicht über den Zustand des Gesamtsystems erhält. Sämtliche relevanten

Spannungswerte eines Cell Voltage Monitoring-Systems (CVM) werden auf dem Web-basierten User-Inface ausgegeben.

Betriebsparameter sind darin enthalten. Sobald einer davon aus dem Ruder läuft, kann der Nutzer per Klick ins Detail gehen.

Weiterer Vorteil der webbasierten Benutzeroberfläche ist, dass sie das gesamte Überwachungssystem unabhängig vom PC macht. Nötig ist lediglich ein Endgerät auf dem ein Browser läuft, die gesamte CVM-Software dagegen läuft auf dem Mastermodul des CVM-Systems. Die Datenübertragung kann kabellos via WLAN erfolgen. Künftig muss bei Testfahrten also nicht aufwändig ein Laptop verkabelt werden, ein einfaches Tablet reicht aus, um während der Fahrt in Echtzeit die Betriebsparameter im Blick zu haben – und das mit einer Darstellung, die sich zwischen Tag- und Nachmodus umschalten lässt.

Wir sind Ihr Partner für das Cell Voltage Monitoring

Schon früh haben wir bei SMART TESTSOLUTIONS die Bedeutung hochleistungsfähiger Energiespeicher und Erzeuger erkannt. Vor über 20 Jahren haben wir unser erstes System für die Überwachung von Zellspannungen an Brennstoffzellen und Elektrolyseuren auf den Markt gebracht. Inzwischen sind unsere CVM-Systeme in vielen Ländern rund um die Welt bei namhaften Kunden im Einsatz. Profitieren auch Sie von unserem Wissensvorsprung bei der zuverlässigen Überwachung von Brennstoffzellen und Akkumulatoren. Nehmen Sie Kontakt auf, wir beraten Sie gerne.
